Lokalizowanie uszkodzenia i wymiana modułu LED.

Lokalizowanie uszkodzenia i wymiana modułu LED to czynności, które należy wykonywać w odpowiedniej kolejności. Prawidłowa diagnoza pozwala szybko ustalić, czy problem powoduje sam moduł, taśma danych, połączenie z kartą odbiorczą czy element znajdujący się po prawej stronie uszkodzonego obszaru. Poniższa instrukcja krok po kroku opisuje sposób postępowania na przykładzie telebimu składającego się z czterech części 1600x800 mm.

Jakie są najważniejsze informacje przed rozpoczęciem serwisu?

• Przed rozpoczęciem pracy należy odłączyć urządzenie od zasilania ~230V AC.
• Dane w modułach przesyłane są zawsze od prawej strony do lewej.
• Uszkodzenie modułu lub taśmy po prawej stronie może powodować zakłócenia w modułach znajdujących się po lewej.
• W pierwszej kolejności należy sprawdzić moduł oznaczony jako źródło problemu, a dopiero potem taśmy i moduły sąsiednie.

Jak zlokalizować uszkodzony moduł LED?

Przed przystąpieniem do wymiany należy zlokalizować moduł, który może być źródłem problemów. Przykładowy telebim lub wyświetlacz składa się z czterech części o wymiarach 1600x800 mm, oznaczonych jako 1/4, 2/4, 3/4 oraz 4/4. Każda część składa się z 25 modułów o wymiarach 320x160 mm.

Rys.1

W każdym z czterech elementów znajduje się jeden układ sterujący. W elemencie 4/4 jest to główny sterownik, natomiast w pozostałych elementach znajdują się karty odbiorcze. Do każdego układu sterującego podłączone są, za pomocą taśm danych 16-pin, wszystkie moduły znajdujące się po prawej stronie danego elementu. Na schemacie żółte strzałki oznaczają taśmy łączące układ sterujący z modułami.

Jak działa logika połączeń między modułami?

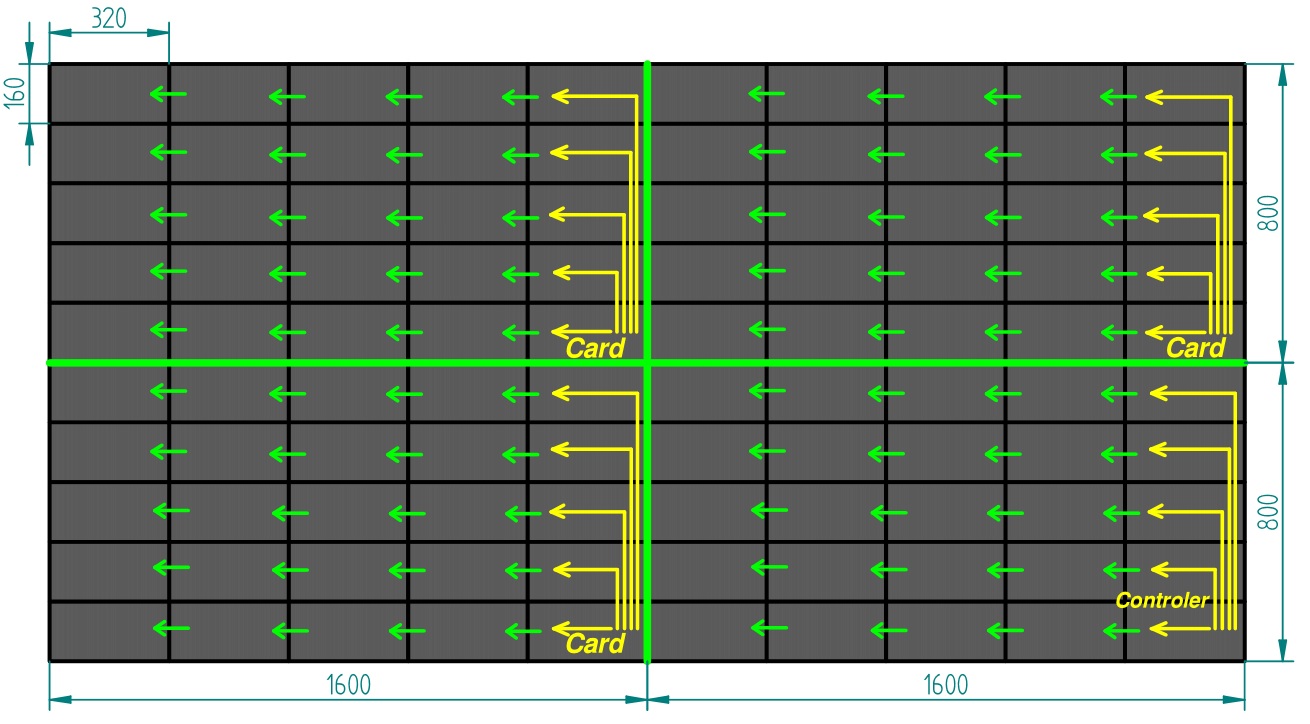

Poniższy rysunek przedstawia logikę połączeń modułów. Zielone strzałki oznaczają krótkie taśmy danych 16-pin, które łączą moduły w poziomie.

Rys.2

Uwaga! Dane przesyłane są zawsze od prawego modułu do lewego. Oznacza to, że uszkodzenie taśmy lub modułu znajdującego się po prawej stronie może wpływać negatywnie na wszystkie moduły po lewej stronie od miejsca uszkodzenia. Dlatego podczas diagnozy nie należy sugerować się wyłącznie miejscem, w którym widoczne są zakłócenia. Trzeba sprawdzić także moduł poprzedzający uszkodzony obszar oraz taśmę, która przekazuje dane dalej.

Jak postępować w przypadku zakłóceń w częściach 1/4, 2/4, 3/4 i 4/4?

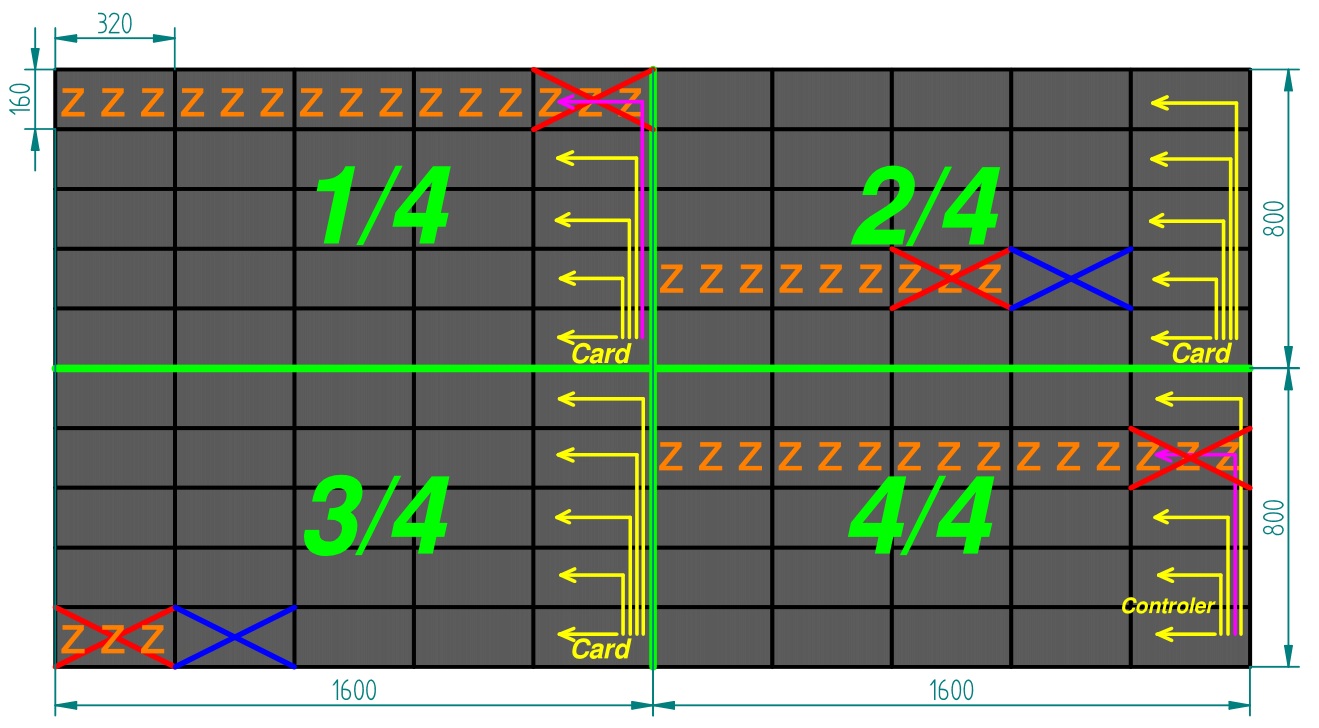

Na Rys.1 w każdym elemencie 1600x800 mm oznaczono przykładowy problem jako z z z z z. Oznacza on zakłócenia, czyli widoczną nieprawidłową pracę urządzenia. W zależności od tego, w której części telebimu występuje problem, należy wykonać następujące czynności:

1. Części 1/4 oraz 4/4: w pierwszej kolejności należy wymienić moduł oznaczony czerwonym X.
2. Jeżeli wymiana modułu nie rozwiąże problemu, należy wymienić taśmę danych łączącą moduł z kartą odbiorczą. Taśma jest oznaczona kolorem fioletowym.
3. Części 2/4 oraz 3/4: najpierw należy wymienić moduł oznaczony czerwonym X.
4. Jeżeli problem nadal występuje, należy wymienić taśmę danych łączącą moduł oznaczony czerwonym X z modułem oznaczonym niebieskim X.
5. Jeżeli wymiana taśmy nie pomoże, należy wymienić moduł oznaczony niebieskim X.

Jak bezpiecznie przygotować urządzenie do wymiany modułu LED?

Wymiana opisana w tej części dotyczy modułów serwisowanych od frontu. Moduły oraz elementy sterujące zasilane są napięciem bezpiecznym 5V DC, jednak całe urządzenie jest podłączone do instalacji ~230V AC. Z tego powodu przed rozpoczęciem pracy należy upewnić się, że telebim jest całkowicie odłączony od zasilania elektrycznego.

Przed demontażem warto przygotować końcówkę krzyżakową PH1, pojemnik na śruby oraz nowy moduł zgodny z wymienianym elementem. Należy także sprawdzić ułożenie taśm i przewodów zasilających, aby po wymianie podłączyć je w taki sam sposób.

Jak krok po kroku wymienić moduł LED serwisowany od frontu?

1. Odłącz urządzenie od zasilania ~230V AC.
2. Zlokalizuj moduł wskazany podczas diagnozy jako prawdopodobne źródło problemu.
3. Odkręć śruby znajdujące się na brzegach modułu. Zwykle jest ich od 8 do 10 sztuk.
4. Użyj końcówki krzyżakowej PH1 i odkręcaj śruby ostrożnie, aby nie uszkodzić gniazd ani obudowy.
5. Delikatnie zdejmij moduł z obudowy.
6. Odepnij taśmy danych oraz przewody zasilające.
7. Podłącz taśmy danych i zasilanie do nowego modułu, zachowując wcześniejsze ułożenie przewodów.
8. Umieść nowy moduł w obudowie i przykręć go z wyczuciem.
9. Nie dokręcaj śrub zbyt mocno, ponieważ może to uszkodzić gwint lub moduł.
10. Nie zostawiaj modułu zbyt luźno, ponieważ może to powodować nieszczelność.
11. Po zakończeniu montażu podłącz urządzenie do zasilania i sprawdź, czy zakłócenia ustąpiły.

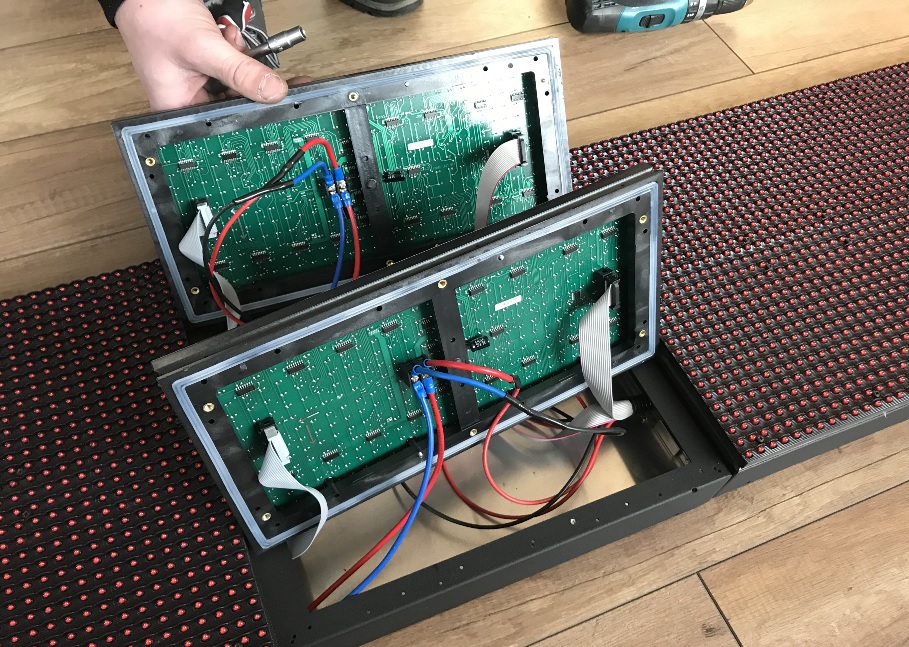

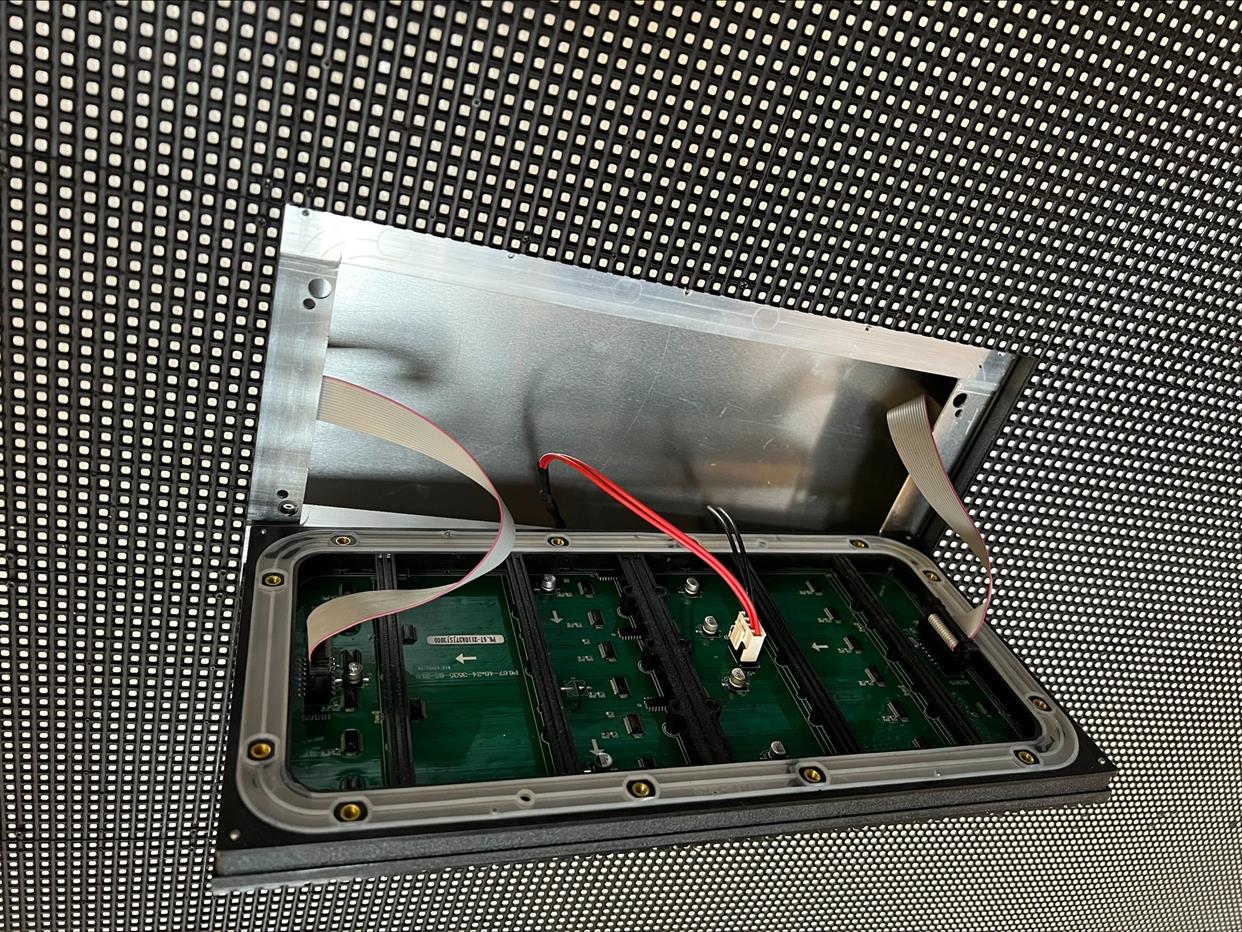

Rys.3 Rys.4

Z lewej moduł mono DIP, z prawej moduł kolor SMD.

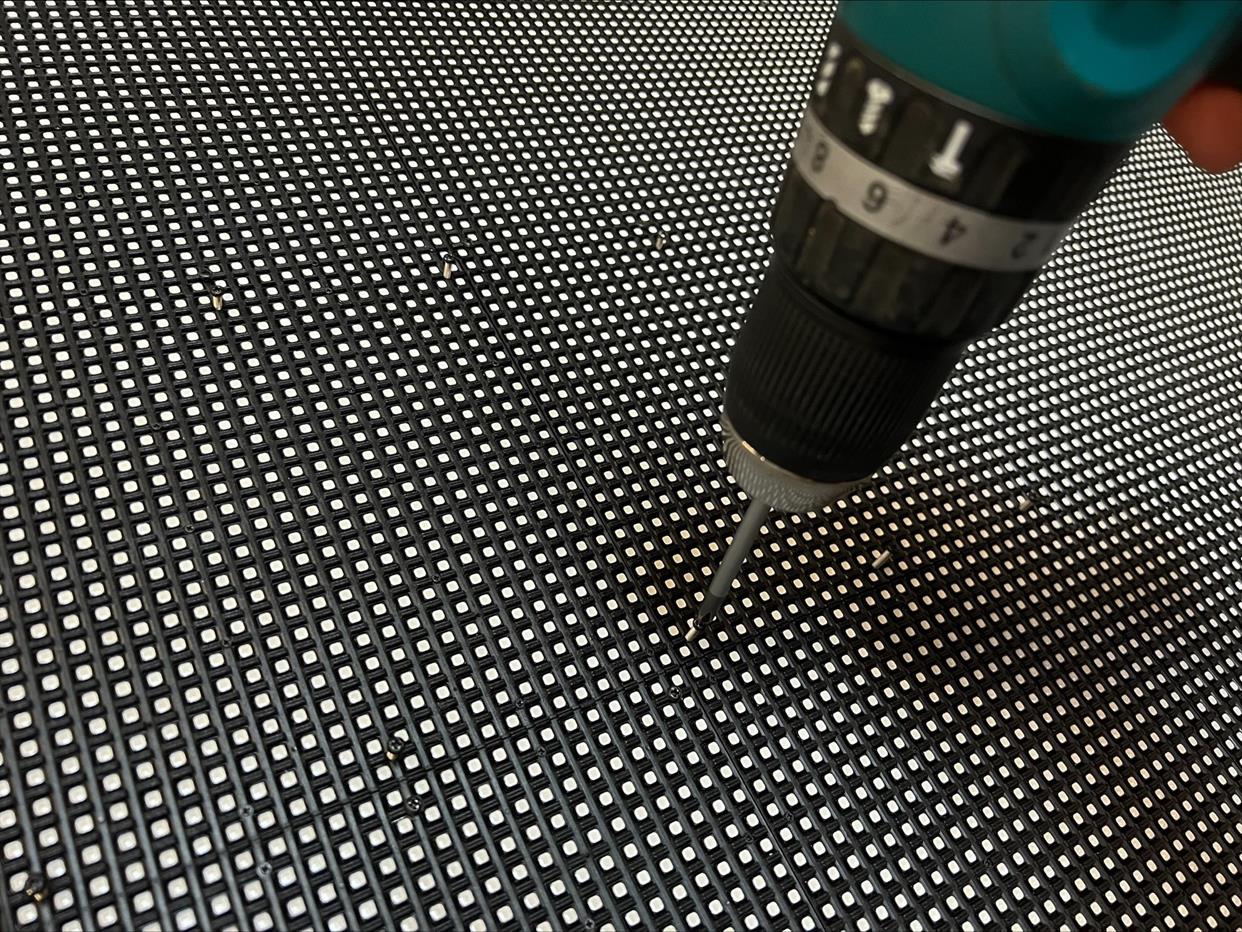

Rys.5 Rys.6

Z lewej moduł mono DIP, z prawej moduł kolor SMD.
